引言 在传统的电子组装工艺中，对于安装有过孔插装元件(THD)印制板组件的焊接一般采用波峰焊接技术。但波峰焊接有许多不足之处：不适合高密度、细间距元件焊接；桥接、漏焊较多；需喷涂助焊剂；印制板受到较大热冲击翘曲变形。因此波峰焊接在许多方面不能适应电子组装技术的发展。为了适应表面组装技术的发展，解决以上焊接难点的措施是采用通孔回流焊接技术(THR，Through-hole Reflow)，又称为穿孔回流焊PIHR(Pin-in-Hole Reflow)。该技术原理是在印制板完成，使用XP-6080贴片机贴片后，使用一种安装有许多针管的特殊模板，调整模板位置使针管与插装元件的过孔焊盘对齐，使用刮刀将模板上的锡膏漏印到焊盘上，然后安装插装元件，后插装元件与贴片元件同时通过回流焊完成焊接。从中可以看出穿孔回流焊相对于传统工艺的优越性：首先是减少了工序，省去了波峰焊这道工序，节省了费用，同时也减少了所需的工作人员，在效率上也得到了提高；其次回流焊相对于波峰焊，产生桥接的可能性要小的多，这样就提高了一次通过率。穿孔回流焊相对传统工艺在经济性、先进性上都有很大优势。通孔回流焊接技术起源于日本SONY公司，20世纪90年代初已开始应用，但它主要应用于SONY自己的产品上，如电视调谐器及CD Walkman。
正邦电子设备有限公司是一家电子组装设备及服务提供商，生产销售SMT表面贴装设备、回流焊机、波峰焊机、贴片机、半自动贴片机、全自动贴片机、点胶机、接驳台、电阻成型机、切脚机、皮带线、插件线、锡膏印刷机、印刷机、半自动丝印机、全自动丝印机等SMT生产设备及耗材的高技术企业。正邦长期为国内外电子厂商提供专业SMT服务。为响应全球环保趋势，我公司研发并批量生产出大中型的无铅系列回流焊、波峰焊以及半自动丝印机、等几十种专业SMT生产、检测设备及科研设备，并销售国外品牌贴片机、回流焊、丝印机等设备。

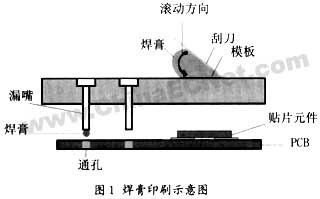

2 通孔回流焊接生产工艺流程与SMT流程极其相似，即印刷焊膏--插入元件--回流焊接，无论对于单面混装板还是双面混装板，流程相同。 2.1 焊膏印刷，TYS550半自动锡膏印刷机 2.1.1焊膏的选择 通孔回流所用的焊膏黏度较低，流动性好，便于流入通孔内。一般在SMT工艺以后进行通孔回流，若SMT采用的焊膏合金成分为63Sn37Pb，那么为了保证通孔回流时SMT元件不会再次熔化而掉落，焊膏中焊锡合金的成分可采用熔点稍低的46Sn46Pb8Bi(178℃)，焊料颗粒尺寸25μm以下＜10％，25～50μm＞89％，50μm以上＜1％。 2.1.2 基本原理 在一定的压力及速度下，用塑胶刮刀将装在模板上的焊膏通过模板上的漏嘴漏印在线路板上相应位置。步骤为：送入线路板→线路板机械定位→印刷焊膏→送出线路板。 2.1.3 焊膏印刷示意图(见图1)

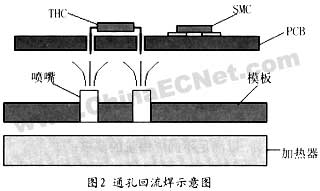

(1)刮刀：采用钢材料，无特别的要求，刮刀与模板之间间距为0.1～0.3mm，角度为9°； (2)模板：厚度为3mm，模板主要由铝板及许多漏嘴组成； (3)漏嘴：漏嘴的作用是焊膏通过它漏到线路板上，漏嘴的数量与元件脚的数量一样，漏嘴的位置与元件脚的位置一样，以保证焊膏正好漏在需要焊接的元件位置，漏嘴下端与PCB之间间距为0.3mm，目的是保证焊膏可以容易地漏印在PCB上。漏嘴的尺寸可以选择，以满足不同焊锡量的要求； (4)印刷速度：可调节，印刷速度的快慢对印在PCB上焊膏的份量有较大的影响。 2.1.4 工艺窗口 在机器设置完成后，只有印刷速度可通过电子调节。要达到好的印刷品质，具备以下几点： (1)漏嘴的大小合适，太大引起焊膏过多而短路，太小引起焊膏过少而少锡； (2)模板平面度好，无变形； (3)各参数设置正确(机械设置)：漏嘴下端与PCB之间间距为0.3mm，刮刀与模板之间间距为0.1～0.3mm，角度为9°。 2.2 插入元件 采用人工的方法将电子元件插入线路板中，如电容、电阻、排插、开关等。元件在插入前线脚已经剪切，在焊接后无须再剪切线脚，而波峰焊是在焊接后才进行元件线脚剪切。 2.3 回流焊接TY-RF816八温区回流焊， 2.3.1 原理 热风气流通过特制的模板上喷嘴，在一定的温度曲线下，将印刷在PCB上元件孔位处的焊膏熔化，然后冷却，形成焊点，将通孔元件焊接于线路板上。 2.3.2 回流炉的结构 共有4个温区：两个预热区，1个回流区，一个冷却区。只有下部才有加热区，而上方则没有加热区，不像TY-RF816回流炉上下都有加热区。TY-RF816是SMT回流焊炉，这样的设计可以尽量较少温度对元件本体的损坏。两个预热区和一个回流区的温度可以独立进行控制，冷却区则为风冷。回流区为关键的温区，它需要特殊的回流模板。 2.3.3 点焊回流炉回流区工作示意图(见图2)
模板：厚度为15mm，模板主要由耐高温金属板及许多喷嘴组成。 喷嘴：喷嘴的作用是热风通过它吹到线路板焊膏上。喷嘴的数量与元件脚的数量相同，喷嘴的位置与元件脚的位置一样，以保证热风正好吹在需要焊接的元件位置，提供足够的热量。喷嘴上端与PCB之间间距为3mm，喷嘴的尺寸可以选择，以满足不同元件不同位置的热量需求。
