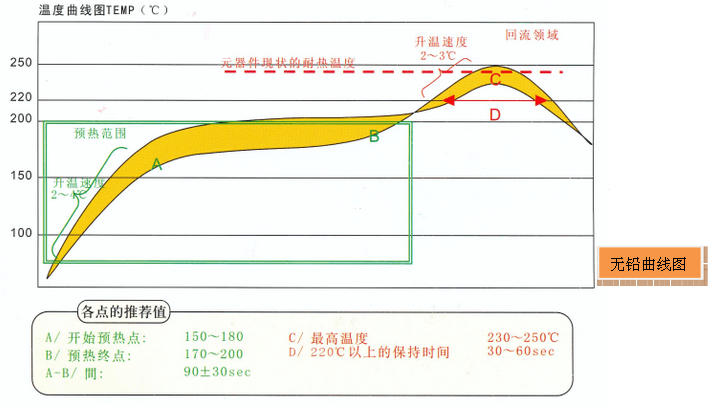

回流焊曲线的设定，与要焊接的PCB板的特性也有重要关系。板子的厚薄，元件的大小，元件周围有无大的吸热部件，如金属屏蔽材料，大面积的地线焊盘等，都对板子的温度变化有影响。因此笼统地说一个回流曲线的好坏是无意义的。一个回流曲线必须是针对某一个或某一类产品而测量得到的。因此如何准确测量回流曲线，来反映真实的回流焊接过程是非常重要的。常用的测量回流焊曲线
的方法有三种：
1）用回流炉本身配备的长热偶线（一般常用的工业标准是K型热偶线），热偶线的一端焊接到PCB板上，另一端插到设备的预设热偶插口上。把板放进炉内，当板子从炉另一端出来时，用热偶线把板子从出口端拉回来。在测量的同时温度曲线就可显示到设备的显示器上。一般回流炉 都带有多
个K型热偶插口，因此可连接多根热偶线，同时测量PCB板几个点的温度曲线。
2）用一个小的温度跟踪记录器。它能够跟随待测PCB板进入回流炉。记录器上也有多个热偶插口，可因此可连接多根热偶线。记录器里存放的温度数据，只有在出炉后，才可输到电脑里分析或从打印机中输出。
3）带无线数据传输的温度跟踪记录器。与第2种方法相同，只是多了一个无线传输功能。当它在炉内测温时，在存储温度数据的同时把数据用无线方式传到外面的接受器上，接受器与电脑相连。

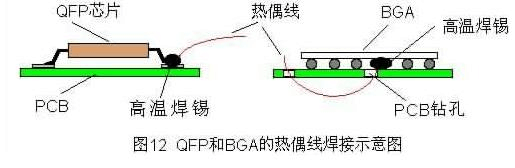

三种方法本质都是一样的，用户可根据习惯来选择采用那种方法。热偶线的安装有一般两种，一是高温焊锡丝，温度在300℃以上（高于回流最高温度）。 另一种方法是用胶或是高温胶带把它粘住。这样热偶线就不会在回流区脱落。焊点的位置一般为选取元件的焊脚和焊盘接触的地方。焊点不能太大，以焊牢为准。焊点大，温度反应迟后，不能准确反映温度变化，尤其是对QFP等细间距焊脚。对特殊的器件如BGA还需要在PCB板下钻孔，把热偶线穿到BGA下面。上图说明了QFP和BGA元件的热偶线焊接方法。热偶线的安装位置一般根据PCB板的工艺特点来选取，如双面板应在板上下都安装热偶线，大的IC芯片脚要安装，BGA元件要安装，某些易造成冷焊的元件（如金属屏蔽罩周围，散热器周围元件）一定要放置。还有就是你认为要研究的焊接出了问题的元件。
